TROUBLESHOOTING SAMSUNG LED TV UA32J5500A Kasus Mati Total

MATI TOTAL

1. Analisa dan Gejala kerusakan

Mati total merupakan salah satu jenis kerusakan yang biasa dialami oleh Samsung LED TV. Kondisi seperti ini biasanya disebabkan oleh tidak adanya tegangan yang masuk (input) kedalam blok mainboard, T-con dan semua perangkat yang ada dalam Televisi lainnya. Hal ini menyebabkan Televisi tidak berfungsi.

Gambar I-1. TV Kondisi Mati Total

        Gejala yang terjadi adalah tidak ada gambar, tidak ada suara dan  LED indikator mati. Dari gejala kerusakan ini dapat disimpulkan bahwa terjadi kerusakan pada bagian Power Supply. Langkah yang dilakukan adalah dengan menganalisa lebih detail dan menganti bagian power supply yang lama dengan power supply yang baru.

a    a   Langkah Perbaikan

Sebelum melakukan perbaikan , perhatikan terlebih dahulu Flow chart dibawah ini agar kita mengerti dan yakin dalam menganalisa dan melakukan perbaikan dalam kasus mati total ini.

Gambar I-2. Flowchart Perbaikan

Setelah kita memahami flowchart diatas, barulah kita lakukan tindakan awal berupa pengecekan dengan pasti. Berikut adalah langkah pengecekan LED TV gejala mati total:

1.      Cek kabel ,pastikan kabel AC tidak terputus.

2.      Periksa untuk melihat apakah kabel terhubung sesuai dengan diagram koneksi.

Gambar I-3. Tampilan Dalam Samsung LED TV UA32J5500A

3. Jika kabel sudah dipastikan terhubung berdasarkan diagram, lalu lakukan pemeriksaan terhadap soket female yang terletak di blok power supply, pastikan soket female tidak bermasalah ( bisa menghantarkan tegangan dari PLN ke power supply ).

Gambar I-4. Soket Female SMPs

4.      Setelah itu amatilah secara fisik , apakah ada komponen yang hangus atau tidak.

5.   Jika bagian fisik dari rangkaian power supply tidak ada yg  konslet(terbakar) tahap terakhir yaitu cek output power yang masuk ke main board dan output yang masuk ke panel.

Gambar I-5. Module Power Supply

Jika output tidak sesuai dengan tegangan yang semestinya (seperti gambar diatas) maka rangkaian power supply tersebut rusak atau ada salah satu komponennya ada yg konslet

C. Langkah-langkah Assembly ( Mengganti Module Power Supply )

1.      Baringkan terlebih dahulu LED TV yang akan di perbaiki pada meja yang rata.

2.      Lepaskan sekrup yang ada pada stand TV LED.

Gambar I-6. Tampak Belakang TV

3.     Lepaskan semua skrup yang ada pada penutup bagian belakang.

Gambar I-7. Tampak Belakang Tanpa Stand

4.      Buka penutup bagian belakang.

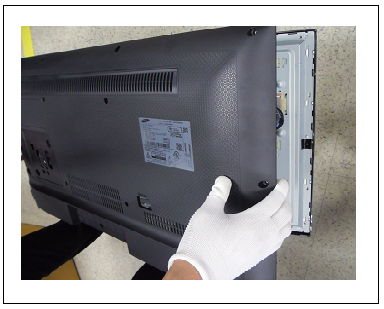

Gambar I-8. Pembukaan Cover Belakang TV

5.      Buka  secrup pada power supply dan lepaskan konektor dari main board dan dari panel yang terhubung ke power supply.

Gambar I-9. Pembukaan Sekrup

6.      Ganti dengan power supply yang baru.

7.      Tutup kembali cover bagian belakang televisi lalu kencangkan dengan sekrup.

8.      Tahap terakhir lakukan pengujian dengan memperhatikan indikator-indikator bahwa televisi tersebut sudah stabil yaitu:

(a)    LED indikator nyala.

(b)   Adanya suara .

(c)    Dan televisi sudah bisa menampilkan gambar.

*Untuk tahap ini biarkan televisi dalam kondisi menyala selama 1 jam ( running ).

9.      Jika selama proses pengujian televisi tetap berfungsi stabil maka perbaikan ini dinyatakan seselai.
