TROUBLESHOOTING SAMSUNG LED TV UA32J5500A Kasus Backlight Mati
- Analisa dan Gejala Kerusakan
Backlight mati merupakan jenis kerusakan yang biasa dialami oleh Samsung LED TV.
Kondisi seperti ini biasanya disebabkan oleh panel yang bermasalah atau lebih
tepatnya lampu LED yang ada di dalam panel mati.
Gambar I-1. Backlight Mati
Gejala yang terjadi adalah ada suara, LED indikator
menyala tetapi gambar yang di tampilkan gelap. Dari gejala kerusakan ini dapat
disimpulkan bahwa terjadi kerusakan pada bagian panel atau lebih tepatnya pada bagian backlight,
yang mana fungsi backlight ini adalah
untuk memberi pencahayaan kepada gambar yang ditampilkan pada layar. Jenis
kerusakan ini biasanya disebabkan oleh usia televisi LED yang sudah tua,
terdapat batas maxsimum pemakaian LED TV yaitu 20.000 jam tayang jadi sangat
wajar apabila TV yang usianya diatas tiga tahun rentan dengan backlight
yang mati . Langkah yang dilakukan untuk memperbaiki kerusakan ini adalah dengan mengganti panel yang lama dengan yang baru.
b.
Langkah Perbaikan
Sebelum
melakukan perbaikan, perhatikan terlebih dahulu Flow chart dibawah ini agar kita yakin dan tidak salah dalam
melakukan perbaikan.
Gambar I-2. Flowchart
Setelah kita memahami flowchart diatas, barulah kita lakukan tindakan awal berupa
pengecekan dengan pasti. Berikut adalah langkah pengecekan LED TV gejala backlight mati.
1.
Cara
mengecek backlight panel mati yang sangat sederhana , kita hanya cukup mencabut
konektor yang terhubung ke mainboard
*Pastikan TV
dalam keadaan nyala
Gambar I-3. Posisi Konektor yang harus dicabut
2.
Lakukan
pengamatan untuk menemukan bagian LED panel yang mati,
Jika sudah
terdeteksi LED yang matinya lalu lakukan pergantian panel.
c. Langkah-Langkah Assembly ( Mengganti Panel )
1. Untuk cara pembukaan cover sama seperti step
1-4 pada perbaikan kasus mati total.

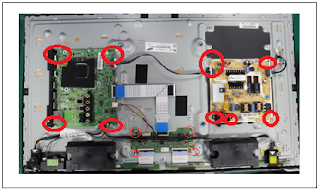

2. Lepaskan sekrup pada semua PCB.
Gambar I-4. Posisi Sekrup
3. Lepaskan bagian Jog function control , kabel konektor dan semua module yang terpasang.
Gambar I-5. Jog function Control
4. Tampilan Setelah semua perangkat terlepas
Gambar I-6. LCD Panel
5. Ganti
panel yang baru lalu rakit kembali perangkat yang telah dibongkar dengan cermat dan teliti
